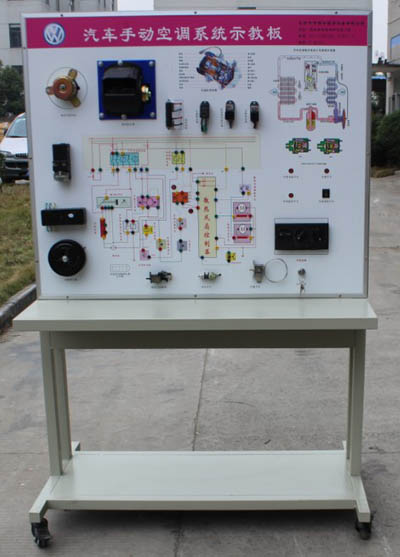

HY-QC645汽車手動空調系統示教板
一、汽車手動空調系統示教板采用桑塔納2000空調系統各總成，空調各個系統齊全有效,可正常進行空調電路系統的所有實訓。能充分展示桑塔納2000空調系統的工作特點、工作原理、及工作特行。適用于中高等職業技術院校,普通教育類和培訓機構對汽車發動機結構的認識,保養維修,設故排故,電控學習等教學需要.配備配套使用說明書及實訓指導書。
本設備功能特點較多，能讓學生更深入了解實驗項目，更能鍛煉學生的操作能力。面板采用彩色電路圖，可提高學生的學習興趣，安全保護措施也做得很好，學�？煞判氖褂谩＿m用于中高等職業技術院校,普通教育類和培訓機構對汽車ABS系統結構的認識,保養維修,設故排故,電控學習等教學需要。
二、結構組成
桑塔納2000空調控制開關，鼓風機總成，風機電阻、空調控制器，蒸發箱溫控開關，空調繼電器保險絲、冷去風扇電機等實物組成。
三、功能特點
1、動態運行功能：控制空調面板的的開關，空調系統即可進入工作狀態。設定相應的故障，空調系統的電路故障在線，通過檢測故障排除故障，完整的展示空調系統的工作原理。
2.顯示功能：
高精度數顯表實時顯示鼓風機各個檔位的的電壓變化，可動態觀察空調系統鼓風機的的工作情況。
3.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
4.故障設置功能：
故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
5識圖功能：
控制面板采用優質鋁塑板為面板，后襯塑料板，面板繪有高清晰度系統彩色電路原理圖，（與原廠電路圖相對應）采用平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用
觀大方，堅固耐用。
6.移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
7.教學指導功能：實驗臺配備詳細的使用說明和相關電器元件電路圖和相關實訓指
8.實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、技術參數
1．尺寸：1240*650*1800長寬高
2．輸入電源：AC220V
3．工作電源：DC12V
|
