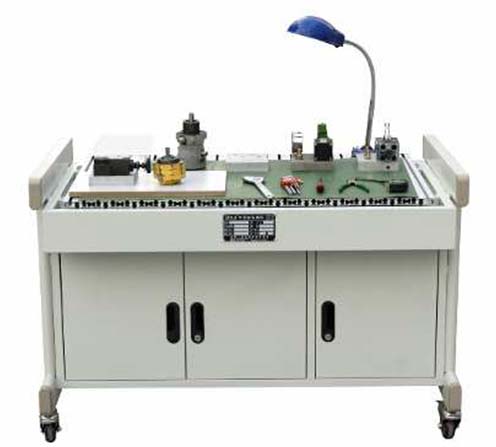

HYY-18D液壓拆裝綜合實訓裝置

一、設備概述
本裝置采用敞開式結構的操作板,可以對各執行元件進行拆裝實訓實驗,為減小拆裝時的碰撞而引起的噪音,在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒,以防止零件的丟失,由于拆裝不損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具,通過對液壓元件的拆裝實訓,觀察及了解各零件在液壓元件中的作用,加深高技班學生對液壓元件結構及工作原理的了解,并能對液壓元件的加工及裝配工藝有一定的認識,具有很強的實操性。

液壓拆裝綜合實訓裝置

二、功能特點
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音,在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒,以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有抽屜、機床臺燈、交流電源插座。
6.實訓桌表面為雙層亞光密紋噴塑工藝處理。
三、實訓項目
1.油泵拆裝實驗
2.液壓油缸拆裝實驗
3.方向閥拆裝實驗
4.壓力閥拆裝實驗
5.流量閥拆裝實驗

四、技術參數
① 交流電源:單相AC 2200 V±10% 50Hz;
② 溫度:-10~50℃;環境濕度:≤90%無水珠凝結;
③ 外形尺寸:打約長×寬×高=1230mm×700mm×820mm;
④ 整機功耗:≤1.0 kVA;
安全保護措施:實訓臺桌面采用采用鋼質材制作,在臺面上鋪設有防靜電皮墊,同時臺面上還有小元器件盒,以防止零件的丟失。具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
液壓拆裝仿真控制軟件,其界面可清楚的展示液壓元器件的內部結構工作過程。通過該軟件,用戶可以在計算機上進行液壓、電氣液壓知識的學習

五、設備配置

序號

名稱

主要技術指標

數量

單位

備注

1

實訓臺

1230x700x 820mm

臺

1

鉄質雙層亞光密紋噴塑結構

2

齒輪泵

BB-B6

臺

1



3

柱塞泵

4MCY

臺

1



4

葉片泵

YB-10B

臺

1



5

直動式溢流閥

P-B10

1



6

先導式溢流閥

Y-10B

1



7

減壓閥

DR 10-4-5 X10Y

1



8

節流閥

DVP6

1



9

調速閥

FK-G02-002-B

1



10

液控單向閥

SV10PA1-30

1



11

三位四通換向閥

DSG-03 -3C 2-D24

1



12

單杠雙作用液壓缸

G50/20-100

1



13

鋼皮尺

3M

1



14

卡簧鉗

P1ERS

1



15

16

活動扳手

6” -150mm

1



10” -250mm

1



17

內六角扳手

JTECH

1



18

拆裝墊塊



1

元件在塊上拆裝

19

橡膠墊皮



1



20

實訓指導書

實訓指導書

1



21

油壺

五斤裝

個

1

裝廢油

22

電源三插

118B

個

1



23

機床臺燈



臺

1



24

元件盒



個

1

放小件

25

臺虎鉗



個

1



26

工具箱



個

1



27

四分水管



個

1

廢油管
