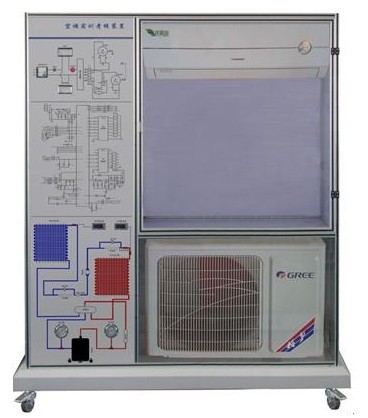

HYJYK-1家用分體空調技能實訓裝置
一、系統概述：
家用分體空調技能實訓設備,采用真空變頻空調及控制電路做為實訓對象，將制冷管道分層次的展開布局，并配備相應的設備和管道，學生可以很輕松地掌握了解變頻空調制冷系統的結構及工作原理，而且還能夠做五種不同的功能介紹和演示，可以更好的加深對空調電路的理解。
二、主要功能：
①．學習掌握變頻空調制冷系統的結構及原理，同時可以更好的掌握維修技藝。
②．學習掌握變頻空調控制電路的結構、組成及工作原理。
③．可設置多個故障點，學生可根據故障現象在故障檢測板上進行檢測和查找。考試系統有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
④．可以人為的改變空調的運行狀況，實現壓縮機頻率的快速變化，掌握各種運行參數變化，對空調運行的影響及各種保護措施。
⑤．由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
工作電源： 交流AC220V 50HZ
安裝尺寸：1800×850×700（mm）
整機功率：1KVA
四、實訓項目：
1、空調電氣控制系統原理
2、空調電氣控制系統調試與運行
3、空調電氣控制系統模擬故障與排故
4、空調電氣控制系統故障分析與維修
5、空調電氣控制系統應用。
五、配置清單：
序號 |
名稱 |
數量 |
備注 |
1 |
空調轉動百葉窗 |
1套 |
|
2 |
吸風機組 |
1套 |
|
3 |
傳感器 |
1套 |
|
4 |
交壓表 |
1個 |
|
5 |
低壓表 |
1個 |
|
6 |
溫度控制器1個 |
1個 |
|
7 |
手閥 |
2個 |
|
8 |
循環原理板 |
1個 |
|
9 |
控制電路板 |
1套 |
|
10 |
下吸風口 |
1個 |
|
11 |
上出風口 |
1個 |
|
12 |
銅管 |
1套 |
|
