HY-QCX205B電動汽車電機與控制器實訓臺
一、設備簡介
電動汽車電機與控制器實訓臺為一款新型新能源汽車電機與控制系統的綜合實驗設備。設備工藝先進，操作簡單，功能強大，能滿足培訓機構對電動汽車電機與驅動系統各種數據的提取、分析、測控等實訓需求。設備采用直流無刷驅動電機、電機控制器、能源系統（動力電池系統）、工作參數監測系統、操作控制系統，模擬電動汽車再生制動能量回收工作狀況。了解直流無刷電動機控制系統的基本構造，掌握車用驅動電動機控制系統的工作原理，掌握車用驅動電動機控制系統基本控制等電路。觀察臺架上的元件、感性地認識實車的元件，通過演示交流電動機控制系統的工作過程，檢驗學生的理解能力和動手能力，察看電路圖，分析各個元件之間的相互關系，了解直流電動機控制系統是如何工作的。
二、功能
1、展示功能：各相關系統按合理位置排布，能直觀展示純電動汽車動力系統和相關附件的結構組成與工作原理；
2、運行功能：接通運行開關，能正常演示純電動汽車電機與控制系統動、靜態及各種工況，滿足新能源汽車電動驅動系統的實際操做及故障診斷與排除的教學需要。
3、顯示功能：各個電流表實時顯示各個系統電流輸出輸入情況。各個電壓表實時顯示各個系統電壓情況；上位機軟件綜合監控電機個各項數據。
4、識圖功能：檢測面板上繪有高清電動汽車電機控制器的電路原理圖。零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解新能源電路圖、熟悉掌握讀懂電路圖、直到最終可以自主繪制電路圖的學習過程。
5、自診斷功能：系統帶有自診斷功能。根據電機或者控制器的故障建立故障代碼。便參考故障代碼查找故障原因。
6、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、故障設置系統：故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
8、安全防護功能：設備動力電源安裝有總電源開關，在臺架不使用時，斷開開關。設備安裝在箱柜內，四周安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。設備上部采用安全防護網和護欄，提高操作安全性。
8、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
7、上位機軟件：能夠監控驅動電機轉速、車速、力矩、電壓、電流、線電壓、系統電流、溫度等核心技術參數，操作方便。
8、永磁無刷直流電動機：電機特點：具有耗能低、效率高、扭矩大、起步快、噪音小、壽命長、零排放等諸多優點；電機控制器采用專用的數字信號處理器（DSP）和高頻功率器件以及專業優秀的熱設計而成，具有效率高、體積小、重量輕等特點，防護等級為IP65。 是一款高可靠、低噪音、轉矩脈動小的電機控制器，它適用于直流無刷電機和永磁同步電機的驅動與控制。電機控制器支持上位機調試軟件運行，實現人機對話，有效的對學員進行控制器基礎參數設置培訓。
三、實訓臺組成

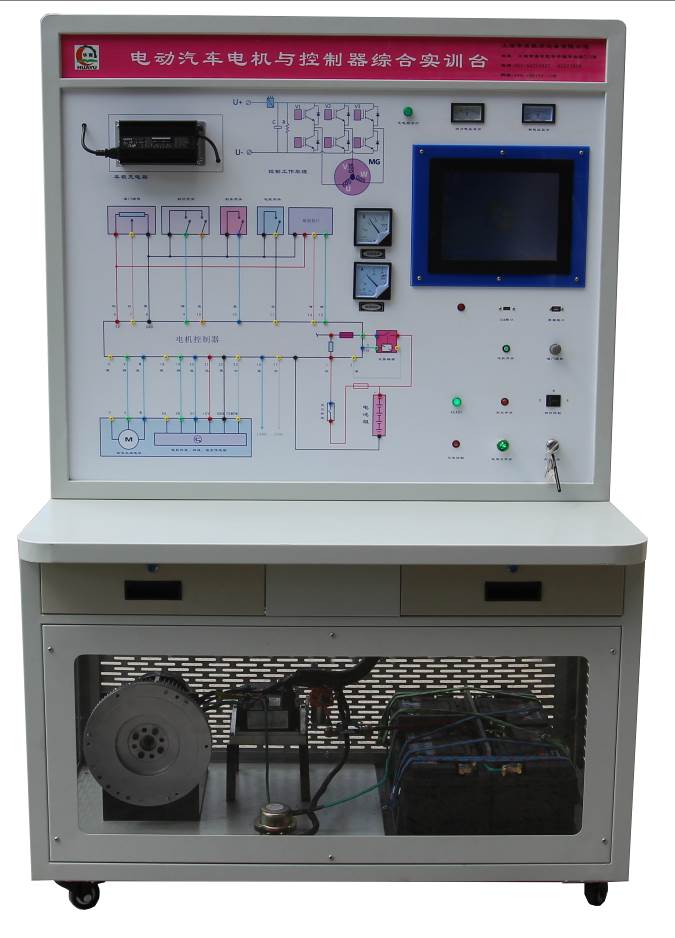

實訓臺演示面板:采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不會褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車驅動電機及電機控制器原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程，實訓臺由測量面板、無刷直流電機、15寸觸摸一體機、上位機軟件、數據傳輸接口、檔位控制、巡航控制、高效智能電機控制器、動力驅動電池組、便捷充電器、系統主電流表、能量回收電流表、動力電壓變、相電壓表、主繼電器、高壓電源開關、點火開關、充電開關、充放電模式指示燈、加速踏板、制動踏板、負載及控制裝置等組成。
四、實驗項目
1、驅動電機加速實驗；
2、驅動電機減速實驗；
3、驅動電機制動實驗；
4、驅動電機控制器能量回收實驗；
5、驅動電機巡航定速實驗；
6、驅動電機檔位控制模擬實驗；
7、驅動電機溫度設定保護實驗；
8、電機控制器軟件調試實驗；
9、最大電流設定、最大相電流持續時間設定
10、最大相電流設定、古雅斷電電壓設定
11、正想最高轉速設定、反向最高轉速設定
12、加速器類型設定、加速器模式設定
13、校正值設定
14、能量回饋電流設定；能量回饋保護電壓設定
15、上電防飛車設定、控制模式設定、能量回饋模式設定
16、轉矩控制、功率控制、轉速控制設定
17、能量回饋模式設定
五、技術參數：
實驗臺尺寸：1220mm*650mm*1900mm(長*寬*高)；
輸入電壓：二相三線 ～220V±10% 50Hz
系統電壓: DC12V//24V
工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
工作電壓: 48VDC(三元鋰電池組)
功 率: 500W
電機防護等級 IPX7
電機額定轉速：3200 r/min
電機額定功率 2.2KW
電機額定電壓 48V
|
