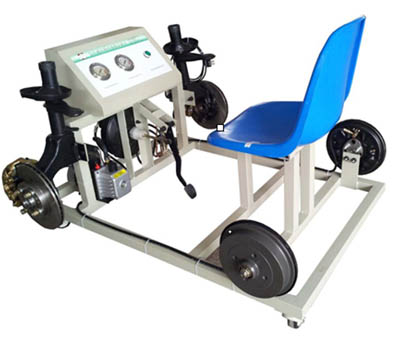

HY-QCX301新能源汽車電動真空助力制動系統實訓臺
一、功能特點
1.采用完整的純電動汽車制動系統為基礎，全面展示了純電動汽車制動系統的組成結構和工作過程。
2.實訓臺安裝有純電動汽車電子真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。
3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
4.適用于學校的純電動汽車制動系統理論與維修實訓教學需要，完全滿足對純電動汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、技術規格
外形尺寸：1400×900×600mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
壓 力 表：0～100kg/psi
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
三、基本配置 ( 每臺 )
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
前左右剎車機構總成 |
|
套 |
1 |
2 |
后左右剎車總成 |
|
套 |
1 |
3 |
剎車大力鼓 |
|
個 |
1 |
4 |
剎車總泵與踏板 |
|
套 |
1 |
5 |
剎車油瓶 |
|
個 |
1 |
6 |
壓力表 |
0 ～ 100kg /psi |
個 |
2 |
7 |
純電動汽車剎車電子真空泵 |
48V |
臺 |
1 |
8 |
純電動汽車真空罐 |
|
只 |
1 |
9 |
純電動汽車電池組 |
48V |
套 |
1 |
10 |
點火開關 |
|
只 |
1 |
11 |
原理控制與檢測板 |
帶鐵制面板箱 |
套 |
1 |
12 |
移動臺架 ( 帶自鎖腳輪裝置 ) |
1400 × 900 × 600mm ( 長×寬×高 ) |
臺 |
1 |
|
